AUTOMAZIONE A VITE SENZA FINE PER CANCELLI A BATTENTE
CARDIN SERIE BL

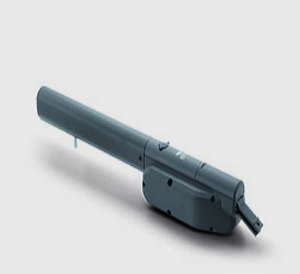

L’automazione è costituita da un insieme che prevede un programmatore per
la gestione dell’impianto, 1 o 2 attuatori a vite senza fine ed uno speciale
cavo di collegamento. L’attuatore, dotato di una robustissima struttura in
alluminio pressofuso, raccoglie al suo interno un efficiente motore che lavora
in piena sinergia con un performante riduttore isolato in camera stagna con
lubrificazione a grasso fluido permanente. Lo speciale carter a tre stadi di solida
concezione, la rotazione vite supportata su doppio cuscinetto e la speciale
vite di trascinamento ne fanno un attuatore di alta gamma dalle prestazioni
uniche. Il suo movimento silenzioso e fluido viene controllato tramite encoder
(integrato nel motore) dal programmatore in dotazione alla serie.
Gli attuatori a traslazione orizzontale si applicano con estrema facilità senza
ricorrere ad opere murarie, offrono un eccellente servizio in termini di numero
di manovre.
Disponibile nei modelli:
- autobloccante; il sistema di riduzione garantisce il blocco dell’anta in
chiusura.
- reversibile; necessità l’applicazione di un’elettroserratura per garantire il
blocco dell’anta in chiusura.
Da utilizzare con i programmatori Cardin CC242ETOPCB, CC242EXTOPCB e
PRG900.
Sui modelli BLEGOS / BLESOL / BL224E / BLA24LREV il controllo della posizione
dell’anta avviene tramite encoder con programmazione ad autoapprendimento,
questo riduce al minimo i tempi di posa e rende ottimale la programmazione.
Il riposizionamento interviene in automatico qualora eventi estranei si
manifestino sulla corsa dell’anta. Il controllo operato dalla centrale si completa
con le sicurezze antischiacciamento e le funzioni di “soft start” e “soft stop”.
In caso di assenza di tensione di rete la manovra manuale è garantita da uno
sblocco con accesso a chiave efficiente in tutte le condizioni.
Versioni 24 Vdc
ATTUATORE ELETTROMECCANICO CON MOTORE A 24 Vdc - Versione autobloccante standard
Codice 200/BLEGOS
Controllato tramite encoder
Apertura max 110°
Peso max anta 200 kg
Per ante lunghezza max. 2 m
Programmatore elettronico da ordinare separatamente
ATTUATORE ELETTROMECCANICO CON MOTORE A 24 Vdc - Versione autobloccante lunga
Codice 200/BLESOL
Controllato tramite encoder
Apertura max 110°
Peso max anta 300 kg
Per ante lunghezza max. 3 m (3,5 m con elettroserratura)
Programmatore elettronico da ordinare separatamente
ATTUATORE ELETTROMECCANICO CON MOTORE A 24 Vdc - Versione autobloccante
Codice 200/BL224E
Controllato tramite encoder
Apertura max 110°
Peso max anta 200 kg
Per ante lunghezza max. 2,2 m
ATTUATORE ELETTROMECCANICO CON MOTORE A 24 Vdc - Versione reversibile lunga - Codice 200/BLA24LREV
Controllato tramite encoder
Apertura max 110°
Peso max anta 200 kg
Per ante lunghezza max. 4 m (5 m con elettroserratura)
Programmatore elettronico da ordinare separatamente
ATTUATORE ELETTROMECCANICO CON MOTORE A 24 Vdc - Versione autobloccante standard - Codice 200/BLA24S
Con finecorsa meccanici in apertura e chiusura
Apertura max 110°
Peso max anta 250 kg
Per ante lunghezza max. 3 m
Programmatore elettronico cardin da ordinare separatamente PRG900
ATTUATORE ELETTROMECCANICO CON MOTORE A 24 Vdc - Versione autobloccante lunga - Codice 200/BLA24L
Con finecorsa meccanici in apertura e chiusura
Apertura max 110°
Peso max anta 300 kg
Per ante lunghezza max. 4 m (5 m con elettroserratura)
Programmatore elettronico cardin da ordinare separatamente PRG900
Complementi d'automazione
Staffe in acciaio inox per attuatore versione autobloccante BL224E
Codice 206/BL224STAI
Staffe per BLEGOS - BLESOL
Codice 206/BL224STAE
Staffe posteriore e anteriore per (BLA24S-BLA24L-BL224E)
Codice 206/BLSTA
Staffe regolabili posteriore e anteriore per BLA24S-BLA24L
Codice 206/BLASR
PROGRAMMATORE ELETTRONICO AUTOPROGRAMMABILE -
Per BLEGOS - BLESOL - BL224E - BLA24LREV
Codice CC242ETOP
Programmatore per il controllo di due motori 24V con encoder
Dotato di modulo multi-decodifica S449-S486-S504-S508
Batterie e caricabatteria nelle versioni CC24ETOPCB e CC242EXTOPCB
PROGRAMMATORE ELETTRONICO AUTOPROGRAMMABILE -
CARICABATTERIA E BATTERIE NiMH
Per BLEGOS - BLESOL - BL224E - BLA24LREV
Codice CC242ETOPCB
Programmatore per il controllo di due motori 24V con encoder
Dotato di modulo multi-decodifica S449-S486-S504-S508
PROGRAMMATORE ELETTRONICO AUTOPROGRAMMABILE -
CARICABATTERIA E BATTERIE NiMH
Per BLEGOS - BLESOL - BL224E - BLA24LREV
Codice CC242EXTOPCB
Programmatore per il controllo di due motori 24V con encoder
Dotato di modulo multi-decodifica S449-S486-S504-S508
PROGRAMMATORE ELETTRONICO PER BLA24S - BL24L
Codice PRG900 - VERSIONE BASE
Programmatore per il controllo di due motori 24V senza encoder
Dotato di modulo radio ricevente S449 e predisposto per l’inserimento di batterie e
caricabatteria
PROGRAMMATORE ELETTRONICO PER BLA24S - BLA24L
Codice PRG900CB - VERSIONE CON BATTERIE E CARICABATTERIE
Programmatore per il controllo di due motori 24V senza encoder
Dotato di modulo radio ricevente S449 e predisposto per
l’inserimento di batterie e
caricabatteria
Kit caricabatterie + batterie NiMH - Permatte il funzionamento del programmatore PRG900 e CC24ETOP anche in assenza di rete
Codice KBNiMH-1
Cavo speciale di collegamento a 6 poli - Lunghezza 10 m con tubetti terminali preisolati
Codice CABPC10
Cavo speciale di collegamento a 6 poli - In bobina da 100 m
Codice CABPC100ST
Versioni 230 Vac
ATTUATORE ELETTROMECCANICO CON MOTORE A 230 Vdc - Versione autobloccante standard
Codice 200/BLA230S
Con finecorsa meccanici
Apertura max 110°
Per ante lunghezza max. 3 m
Peso max anta 250 kg
Programmatore elettronico da ordinare separatamente
ATTUATORE ELETTROMECCANICO MOTORE A 230 Vdc - Versione autobloccante lunga
Codice 200/BLA230L
Con finecorsa meccanici
Apertura max 110°
Per ante lunghezza max. 4 m (con elettroserratura)
Peso max anta 300 kg
Programmatore elettronico da ordinare separatamente
ATTUATORE ELETTROMECCANICO MOTORE A 230 Vdc - Versione reversibile lunga
Codice 200/BLA230LREV
Con finecorsa meccanici
Apertura max 110°
Per ante lunghezza max. 4 m (5 m con elettroserratura)
Peso max anta 300 kg
Programmatore elettronico da ordinare separatamente
Complementi d'automazione
Staffe posteriore e anteriore per BLA230S-BLA230L
Codice 206/BLSTA
Staffe regolabili posteriore e anteriore per BLA230S-BLA230L
Codice 206/BLASR
Finecorsa elettrico per apertura o chiusura
versione standard per BLA230S-BLA24L
Codice 206/FCAS
Finecorsa elettrico per apertura o chiusura
versione lunga per BLA230L-BLA24L
Codice 206/FCAL
PROGRAMMATORE ELETTRONICO
Codice PRG807001
Programmatore per il controllo di un motore
Alimentazione 230 Vac
Uscita max motore 450 W
L'apparecchiatura è predisposta per l'inserimento di una scheda-radio ricevente standard Cardin
PROGRAMMATORE ELETTRONICO
Codice PRG230M2
Programmatore per il controllo di due motori
Alimentazione 230 Vac
Potenza max motori 470+470 W
L'apparecchiatura è predisposta per l'inserimento di una scheda-radio ricevente standard Cardin
