AUTOMAZIONI AUTOPROGRAMMABILI A BRACCIO PER CANCELLI A BATTENTE
PESO MAX ANTA 200 kg APERTURA MAX. 130°

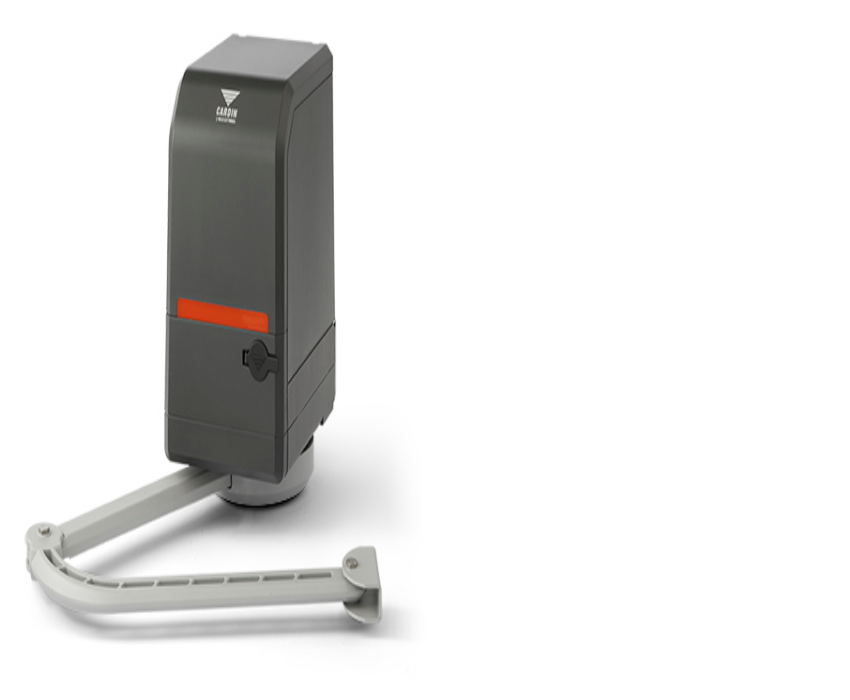

CARDIN SERIE BL
Un'automazione completa per chiusure a battente ad una o due ante, si compone di un'apparecchiatura master con programmatore incorporato e una slave per l'automazione della seconda anta asserivita alla prima.
Particolarmente indicata per cancelli con pilastri a base ridotta fino a 150 mm di larghezza.
Ideale anche per cancelli con cerniere disassate rispetto al filo pilastro e con ante fino a 2 metri di lunghezza e 200 kg di peso.
La sua installazione è estremamente facilitata dalla speciale piastra di fissaggio a muro (o pilastro), realizzata in pressofusione di alluminio. E' predisposta per ogni tipo di fissaggio e offre un solido ancoraggio al motoriduttore.
La base di fissaggio robusta e compatta, consente l'applicazione dell'automazione anche su pilastri di dimensioni ridotte. I bracci per il trasferimento del moto realizzati in alluminio pressofuso sono estremamente robusti e dotati di snodi adatti ad ogni tipo di applicazione per questo consentono di movimentare cancelli a battente con caratteristiche costruttive diverse.
L'apparecchiatura elettronica (integrata nell'automazione master) è di nuova generazione e opera il controllo della posizione dell'anta tramite encoder.
La programmazione è ad autoapprendimento.
Il riposizionamento (qualora eventi estranei si manifestino sulla corsa dell'anta) interviene in automatico.
Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di "soft start" e "soft stop".
L'elettronica di controllo è dotata di visualizzazione sul display di tutte le fasi di programmazione ed eventi occorsi durante il funzionamento.
L'apparecchiatura master ha come dotazione di serie il modulo radio per il comando remoto (sistema S449), caricabatterie e batterie tampone che consente l'attuazione di una o più manovre in caso di assenza di tensione di rete.
Lo sblocco manuale si attua con la chiave esagonale in dotazione, sistemata all'interno del carterino laterale.
GRUPPO ELETTROMECCANICO CON MOTORE A 24 Vdc - Master
Codice 200/BL824MCB
Controllato tramite encoder
Automazione integrale master dotata di programmatore elettronico completo di modulo multi-decodifica S449-D486-D504-S508, batteria e caricabatteria di serie.
Apertura max 130°
Per ante lunghezza max. 2 m (2,5 m con braccio articolato ed elettroserratura)
Braccio attuatore da ordinare separatamente
GRUPPO ELETTROMECCANICO MOTORE A 24 Vdc - Slave
Codice 200/BL824S
Controllato tramite encoder
Automazione asservita slave
Apertura max 130°
Per ante lunghezza max. 2 m (2,5 m con braccio articolato ed elettroserratura)
Braccio attuatore da ordinare separatamente
Complementi d'automazione
Braccio articolato curvo standar in alluminio pressofuso verniciato
Codice 206/BL824ARM
Braccio dritto con slitta al alluminio pressofuso verniciato
Codice 206/BL824DRM
Slitta lunghezza 1000 mm per aperture speciali in alluminio pressofuso verniciato (cf. 2 pezzi)
Codice 206/BL3924GU2
Cavo speciale di collegamento a 6 poli - Lunghezza 10 m con tubetti terminali preisolati
Codice CABPC10
Cavo speciale di collegamento a 6 poli - In bobina da 100 m
Codice CABPC100ST
Kit caricabatterie + batterie NiMH - Permatte il funzionamento del gruppo 200/BL824MCB anche in assenza di rete
Codice KBNiMH-3
PESO MAX ANTA 400 kg
GRUPPO ELETTROMECCANICO MOTORE A 24 Vdc - Master reversibile
Codice 200/BL3924CRB
Controllato tramite encoder
Automazione integrale master dotata di programmatore elettronico completo di modulo multi-decodifica S449-S486-S504-S508, batteria e caricabatteria di serie.
Apertura max 130°
Per ante max. 3,5 m (5 m con braccio articolato ed
elettroserratura)
Braccio attuatore da ordinare separatamente
GRUPPO ELETTROMECCANICO MOTORE A 24 Vdc - Master autobloccante
Codice 200/BL3924CSB
Controllato tramite encoder
Automazione integrale master dotata di programmatore elettronico completo di modulo multi-decodifica S449-S486-S504-S508, batteria e caricabatteria di serie.
Apertura max 130°
Per ante max. 3,5 m (5 m con braccio articolato ed
elettroserratura)
Braccio attuatore da ordinare separatamente
GRUPPO ELETTROMECCANICO MOTORE A 24 Vdc - Slave autobloccante
Codice 200/BL3924SB
Controllato tramite encoder
Automazione asservita slave
Apertura max 130°
Per ante max. 3,5 m (5 m con braccio articolato ed
elettroserratura)
Braccio attuatore da ordinare separatamente
GRUPPO ELETTROMECCANICO MOTORE A 24 Vdc - Slave reversibile
Codice 200/BL3924RB
Controllato tramite encoder
Automazione asservita slave
Apertura max 130° Per ante max. 3,5 m (5 m con braccio articolato ed
elettroserratura)
Braccio attuatore da ordinare separatamente
Complementi d'automazione
Braccio articolato curvo standard in alluminio pressofuso verniciato
Codice 206/BL3924ARM
Braccio articolato con snodi in alluminio pressofuso verniciato per aperture in pendenza
Codice 206/BL3924SRM
Braccio articolato con slitta in alluminio pressofuso verniciato
Codice 206/BL3924DRM
Slitta lunghezza 1000 mm per aperture speciali in alluminio pressofuso verniciato (cf. 2 pezzi)
Codice 206/BL3924GU2
Cavo speciale di collegamento a 6 poli - Lunghezza 10 m con tubetti terminali preisolati
Codice CABPC10
Cavo speciale di collegamento a 6 poli - In bobina da 100 m
Codice CABPC100ST
PESO MAX ANTA 200 kg APERTURA MAX. 120°
GRUPPO ELETTROMECCANICO CON MOTORE A 24 Vdc - Master
Codice 200/BLTOW24M
Controllato tramite encoder
Automazione integrale master dotata di programmatore elettronico completo di modulo multi-decodifica S449-D486-D504-S508.
Kit batterie completo di caricabatteria da ordinare separatamente.
Apertura max 120°
Segnalazione movimento ad ante a led
Per ante lunghezza max. 2 m (2,5 m con elettroserratura)
Braccio attuatore incluso.
GRUPPO ELETTROMECCANICO MOTORE A 24 Vdc - Slave
Codice 200/BL824S
Controllato tramite encoder.
Segnalazione movimento ante a led.
Automazione asservita slave
Apertura max 120°
Per ante lunghezza max. 2 m (2,5 m con elettroserratura)
Braccio attuatore incluso.
Kit caricabatteria + batterie NiMH - Permatte il funzionamento del BLTOW24M anche in assenza di rete
Codice KBNiMH-1
Cavo speciale di collegamento a 6 poli - Lunghezza 10 m con tubetti terminali preisolati
Codice CABPC10
Cavo speciale di collegamento a 6 poli - In bobina da 100 m
Codice CABPC100ST
