AUTOMAZIONI PER BARRIERE STRADALI DA 3, 4 E 6 METRI
DATI ELETTRICI
ALIMENTAZIONE (Vac 50/60 Hz): 230
ASSORBIMENTO (A): 1,6
POTENZA (W): 350
DATI PRESTAZIONALI
VELOCITA' (rpm): 30
COPPIA (Nm): 50
CICLO DI LAVORO (CICLI/ORA): 15
DATI DIMENSIONALI E GENERICI
GRADO DI PROTEZIONE (IP): 40
TEMP. DI FUNZIONAMENTO (°C MIN/MAX): -20 / +50
DIMENSIONI (mm): 115x300x375 h
PESO (kg):10,5
CARDIN SERIE EL
Automazioni caratterizzate da efficienza e prestazioni complete. Un movimento impeccabile le contraddistingue e una struttura dal design unico, di solida concezione, ne fa macchine
piacevoli da guardare anche a riposo.
Automazioni adatte ad essere installate in qualsiasi contesto, la struttura portante realizzata in estruso di alluminio e acciaio offre la massima garanzia di inalterabilità nel tempo.
La parte di azionamento meccanico prevede nei differenti modelli sia motori in bassa tensione che motori alimentati a 230 V ed è assemblata su un robusto telaio in acciaio, fissato alla
struttura.
Il programmatore elettronico incorporato è predisposto per il collegamento di tutte le periferiche esterne ed è dotato di rallentamento in apertura e chiusura, sicurezza
antischiacciamento, e selettore di velocità (per i modelli con motore a 24V). Sblocco manuale protetto da portello con chiusura a chiave. Sul modello ELX3000 è disponibile
anche un’attivazione con manopola esterna sempre con sblocco a chiave.
NEWS2016 Cardin è lieta di presentare ELDOM34 il nuovo modello di automazione per barriere stradali con apertura regolabile inferiore a 3/4 secondi dotato di motore
alimentato a 24 Vdc e con possibilità di predisporre il funzionamento per l’applicazione di aste da 3/4 metri. Progettata e realizzata per essere applicata su parcheggi di
tutte le dimensioni, la barriera stradale realizzata in lamiera (passivazione cataforesi + verniciatura a polvere), offre la massima garanzia di inalterabilità nel tempo anche in ambienti dove
siano presenti elementi corrosivi come salsedine o fumi.
Tutte le apparecchiature sono alloggiate e protette all’interno dell‘armadio dotato di un ampio portello di ispezione estraibile con chiusura a chiave. La parte meccanica è montata su un robusto
telaio d’acciaio, costituita essenzialmente da un motoriduttore a doppia riduzione ad alta efficienza ed un bilanciamento (regolabile) a molla. La centrale elettronica di comando e
controllo, completa di caricabatterie e batterie in tampone NiMH, è fissata all’interno dell’armadio e protetta da un contenitore antiacqua. Il programmatore garantisce il controllo della
posizione dell’asta tramite encoder
con programmazione ad autoapprendimento.
Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’asta.
Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e
le funzioni di “soft start” e “soft stop”. Inoltre l’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la
visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali
la modalità del tasto dinamico, richiusura automatica, prelampeggio e regolazione dei rallentamenti sia in apertura che in chiusura. Sulla scheda c’è la possibilità di impostare 10 eventi
(visualizzati su display), grazie alla presenza del realtime
clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di
ferie) oltre che dal menù anche da un canale radio.
Automazioni per barriere con motore a 24 Vdc
AUTOMAZIONE PER BARRIERA 3/4 M (COLORE GRIGIO CHIARO) -
Codice 710/ELDOM34LG
Movimento controllato tramite encoder.
Corpo barriera con chiusura a chiave, completa di braccio porta asta con lampeggiatore
a led incorporato sulla testa della struttura e sblocco meccanico accessibile dall’esterno
con chiave.
Automazione integrale dotata di programmatore elettronico a display grafico LCD, ricevitore
radio multi-decodifica S449-S486-S504-S508, 433MHz / 868,3 MHz “FM”, batteria NiMH
e caricabatteria.
Il ricevitore radio S504 - S508 con un elevato grado di sicurezza garantita dalla crittografia
di 128 bit consente l‘abilitazione da remoto grazie alla tecnologia RFID presente sui
trasmettitori e all’utilizzo della base di programmazione codici PGBASE500.
Il corpo barriera stradale realizzata in lamiera verniciata a polvere è disponibile in due
colori grigio scuro Slate grey RAL7015 e grigio chiaro Tele grey RAL7047.
Asta da 3 m e 4 m da ordinare separatamente.
Tempo di apertura: da 2 a 4 secondi regolabili con asta da 3/4 metri.
IN ALTERNATIVA:
AUTOMAZIONE PER BARRIERA 3/4 M (COLORE GRIGIO SCURO) -
Codice 710/ELDOM34DG
CONTROPIASTRA DI FISSAGGIO - Codice 716/BASEDOM34
Controbase per la predisposizione al fissaggio a terra della barriera. Questo accessorio
permette all‘installatore di predisporre un basamento in cemento con relativi fissaggi e
passaggio cavi per l‘installazione della barriera ELDOM in un momento successivo.
ASTE IN ALLUMINIO VERNICIATO A POLVERE
ASTE IN ALLUMINIO VERNICIATO A POLOVERE
L’automazione monta una speciale asta in alluminio con protezione antiurto in gomma,
che può essere fornita in versione da 3/4 metri.
L’asta, da ordinare separatamente, è predisposta per l‘applicazione di uno speciale sistema di segnalazione luminosa a led con lampeggio variabile che evidenzia la sua posizione, in tutti i momenti della corsa.
L’asta è dotata di sistemi di fissaggio e cablaggi ad innesto rapido, che permettono una rapida sostituzione in caso di necessità.
ASTA LUNGHEZZA 3 M - Codice 716/DOM3
MOLLA PER ASTA CUSTOM (MISURA INFERIORE DI 3 m)
- Codice 716/DOMSP2
BOX ACCESSORIO - Codice 716/BOXDOM
Box accessorio con barre DIN e piastre fissaggio
AUTOMAZIONE AUTOPROGRAMMABILE PER PER BARRIERE DA 3 M CON MOTORE A 24 Vdc -
Codice 710/ELX3000
Movimento controllato tramite encoder.
Automazione integrale dotata di programmatore elettronico e modulo radio S449.
Le batterie in tampone NiMH e caricabatteria sono opzionali.
Controllo digitale dei tempi di lavoro.
Ingressi di comando: TA, TC e TB.
Ingressi sicurezze: fotocellula, costa (selezionabile contatto N.C. oppure 8.2 kΩ).
Asta tonda Ø60 mm, lunga 3 metri, completa di braccio porta asta per il collegamento alla barriera. Da ordinare separatamente.
Corpo barriera con sblocco manuale e lampeggiatore a led incorporati sulla testa della struttura.
Tempo di apertura: 5 secondi con asta da 3 metri.
Kit caricabatterie + batterie NiMH - Permatte il funzionamento della barriera ELX3000 anche in assenza di rete
Codice KBNiMH-1
Automazioni per barriere con motore a 230 Vdc

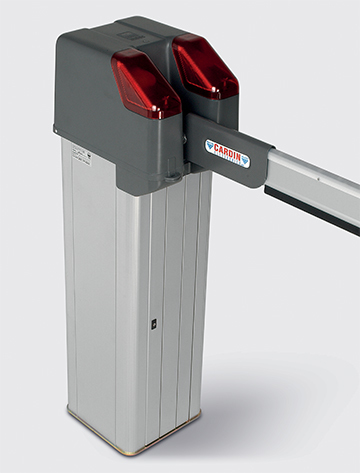

AUTOMAZIONE PER BARRIERE CON MOTORE A 230 Vac
VERSIONI DISPONIBILI:
- Automazione per barriera 3 m - Cod. 710/EL313C
- Automazione per barriera 4 m - Cod. 710/EL413C
- Automazione per barriera 6 m - Cod. 710/EL613
Automazione completa di lampeggianti ed elettronica a bordo con le funzioni: automatico, semiautomatico, uomo presente.
Con finecorsa meccanici.
Predisposta per l'inserimento di un ricevitore a scheda radio e per il collegamento di tutte le apparecchiature necessarie alla realizzazione di un impianto d'automazione.
Aste da 3 m, 4 m e 6 m da ordinare separatamente.
Tempi di apertura:
- 2 secondi con asta da 3 metri
- 4 secondi con asta da 4 metri
- 10 secondi con asta da 6 metri
La sua robusta struttura realizzata in estruso di alluminio ad elementi componibili, offre la massima garanzia di inalterabilità nel tempo anche in ambienti dove siano presenti elementi corrosivi come salsedine o fumi.
La componibilità dell'armadio consente in caso di incidente o impatto di ripristinare rapidamente l'automazione procedendo alla sostituzione dei pezzi compromessi, recuperando gran parte della struttura.
INTERFACCIA LUCI ASTA A LED - Cod. SELINTLED
L’interfaccia permette l’utilizzo delle luci a led sulle aste da 3/4 metri
Circuito elettronico con connessione su morsettiera in contenitore per applicazioni esterne IP65.
Alimentazione 24 Vac-dc
Doppia modalità di lampeggio: asta in movimento - asta a riposo.
Dimensioni di ingombro 109 x 110 x 40
Complementi d'automazione
Aste
ASTA TONDA 3 M DA 60 MM -
Codice 716/ELX3000A
In alluminio estruso verniciato per ELX3000 completa di porta asta
ASTA TONDA COMPONIBILE 3 M DA 60 MM DIVISA IN TRE PEZZI DA 1 M-
Codice 716/ELX3000A3
In alluminio estruso verniciato per ELX3000 completa di porta asta
ASTA TONDA 3 M DA 60 MM -
Codice 716/ELX3000AT
In alluminio estruso verniciato per ELX3000 senza porta asta
ASTA TONDA 3 M DA 60 MM DIVISA IN TRE PEZZI DA 1 M - Codice 716/ELX3000AT
In alluminio estruso verniciato per ELX3000 senza porta asta
ASTE IN ALLUMINIO ESTRUSO E ANODIZZATO
PER EL313C, EL413C, EL3424 EL613, Complete di profilo in gomma.
VERSIONI DISPONIBILI:
- Asta lunghezza 3 m - Cod. 716/EL320
- Asta lunghezza 4 m - Cod. 716/EL420
- Asta lunghezza 6 m per EL613 Cod. 716/EL601
ASTE IN ALLUMINIO ESTRUSO E ANODIZZATO
PER EL313C, EL413C, EL3424 EL613, complete di luci asta e profilo in gomma. Sistema di lampeggio con led ad alta efficienza integrato sulla parte superiore (richiede SELINTLED).
VERSIONI DISPONIBILI:
- Asta lunghezza 3 m - Cod. 716/EL324K2
- Asta lunghezza 4 m - Cod. 716/EL424K2
ASTA SNODATA
PER EL3424, EL313C, EL413C, completa di profilo in gomma. Uno speciale dispositivo contenuto all'interno dell'asta ne permette il ripiegamento in apertura.
VERSIONE DISPONIBILE:
- Asta snodata lunghezza 3 m - Cod. 716/EL324ASK1
Supporti per aste
APPOGGIO FISSO IN ALLUMINIO PER ELDOM / SERIE 230V - H 910 - Codice 716/ELUFS1
APPOGGIO FISSO IN ALLUMINIO PER ELX3000 -
Codice 716/ELXAF
APPOGGIO MOBILE LUGHEZZA 1200 MM -
Codice 716/ELUMS1
Siepe retrattile in alluminio anodizzato
SIEPE PER 716/EL601 - Disponibile in spezzoni lunghezza 2 m - Codice 716/ELSA
SIEPE PER 716/EL420 - Disponibile in spezzoni lunghezza 2 m - Codice 716/ELSA4
SIEPE PER ELDOM - Disponibile in spezzoni lunghezza 2 m.
-Codice 716/ELSADOM
Accessori
LAMPEGGIATORE - Cod. 716/ELLAMP
Il kit di segnalazione luminosa comprende 2 plafoniere in policarbonato trasparente giallo, 1 scheda interfaccia luci / centralina e 2 lampadine E147 - 230 Vac, 40W
STRISCE ADESIVE CATARIFRANGENTI PER ELDOM34 (3000 x 50 mm) -
Codice 716/ELREF3
STRISCE ADESIVE CATARIFRANGENTI PER ELDOM34 (4000 x 50 mm) -
Codice 716/ELREF4
STRISCE ADESIVE CATARIFRANGENTI - Cod. 716/ELSRE
Dimensioni 250 x 45
Confezione da 12 pezzi
