RADIOCOMANDO DIGITALE TRANSCEIVER A CODICI ROLLING

433 MHz “FM” “ROLLING CODE”

2128 COMBINAZIONI DI CODICE
BATTERIA RICARICABILE Li-Poly
ANTENNA ANS400

CANALI DISPONIBILI 1-4
PORTATA 100 - 200 m
PORTATA UNITÀ MOBILE CON ANTENNA 700 m

Il sistema mantiene  tutte le caratteristiche radioelettriche proprie degli apparecchi Cardin Elettronica di ultima generazione, ne affina la capacità di ricezione e ne implementa le applicazioni possibili grazie all'attuazione dello scambio bidirezionale dell'informazione.

Queste e altre caratteristiche fanno di "Morpheus Cardin" un sistema radio di eccellenza che si distingue nel settore specialistico dei comandi radio.

Morpheus permette l'attuazione a distanza di apparecchiature elettroniche e il controllo dell'avvenuta ricezione. Si componedi una o più unità transceiver fisse e da una o unità transceiver mobili, che verranno combinate in relazione alle esigenze specifiche d'impianto.

Il codice di trasmissione dell'unità transceiver mobile viene memorizzato via radio sull'unità transceiver fissa, nella quale si possono meomorizzare fino a 1000 codici diversi in una memoria non volatile.

Il sistema Morpheus trova il suo migliore impiego nell'attivazione e disattivazione a distanza di sistemi di sicurezza, nel comando di sistemi automatici di apertura per ingressi e comunque dove siano richieste:

- attivazione a distanza (senza fili) protetta da codice segreto

- controllo di buon fine del comando anche in assenza di campo visivo.

Nel suo utilizzo, ogni attivazione andata a buon fine, riceve una segnalazione di conferma sull'unità transceiver mobile, rendendo possibili il controllo dell'operazione "comandata" anche in assenza di campo visivo.

L'utilizzo dell'apparecchiatura richiede una prima carica completa fino all'accensione del LED verde.

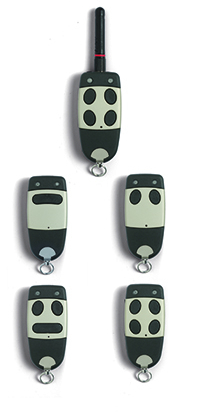

CARATTERISTICHE UNITA' TRANSCEIVER MOBILE:

- Contenitore in materiale plastico antiurto

- Alimentazione 3,7V con batteria ricaricabile Li-Poly

- Dimensioni di ingombro: 34x72x11

Le unità sono disponibili nelle versioni classiche di tutti i sistemi Cardin: unità da esterno
dotata di contenitore di protezione all’acqua con portello a ribalta, unità di interfaccia
con funzione di decodifica multiprotocollo su contenitore da interno, unità in formato mini da abbinare ad apparecchiature con contenitore protetto, unità ad innesto da abbinaread apparecchiature predisposte per il loro inserimento.

- Unità transceiver fissa in cassetta,
- Unità transceiver fissa a scheda,
- Unità transceiver fissa mini,
- Unità transceiver fissa con funzione di interfaccia multiprotocollo,
- Modulo radio per unità transceiver fissa.

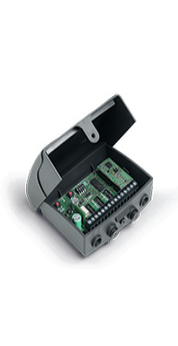

UNITÀ TRANSCEIVER FISSA IN CASSETTA MORPH433RC

L’unità transceiver fissa con contenitore in ABS IP44 è dotata di una morsettiera a 15

vie, con alimentazione 12/24V ac-dc tra i morsetti 1 e 2. Sull’unità fissa in cassetta è
possibile collegare due antenne per migliorare la copertura del segnale.
Il fissaggio a parete dell’unità in cassetta viene eseguito con l’ausilio della staffa
“fissaggio rapido”. Dopo aver eseguito i collegamenti elettrici, il contenitore viene
inserito a scatto sulla staffa. In caso si debba operare una manutenzione successiva alla posa, è sufficiente una pressione operata sulla scatola, spingendo dal basso verso l’alto,per ottenere lo sganciamento del contenitore.
L’unità può ospitare fino a quattro moduli di canale intercambiabili - MCCMORPHM0
I moduli sono configurabili tramite dip-switch (Dip1 =CHA - Dip2=CHB - Dip3=CHC -
Dip4=CHD) nelle seguenti modalità di funzionamento:
- Modalità Impulsiva = dip-switch corrispondente in OFF
- Modalità ON/OFF = dip-switch corrispondente in ON
Nella modalità impulsiva il tempo di attivazione è regolabile con il trimmer da 200 ms a 3s.
